一般的な赤外線リモコンでは 940nm 付近の波長の赤外線をつかいます。そして、この赤外線を 38kHz の副搬送波, 1/3 のデューティー比で１次変調します。ということで、これだけでは周波数帯域（バンド）を分けて複数の通信路をつくることができません。要は1チャンネルしか作れません。

そこで、この赤外線リモコンの基本的な方式をつかい、どういう方法で２チャンネルの通信経路をつくっているのか調べてみました。

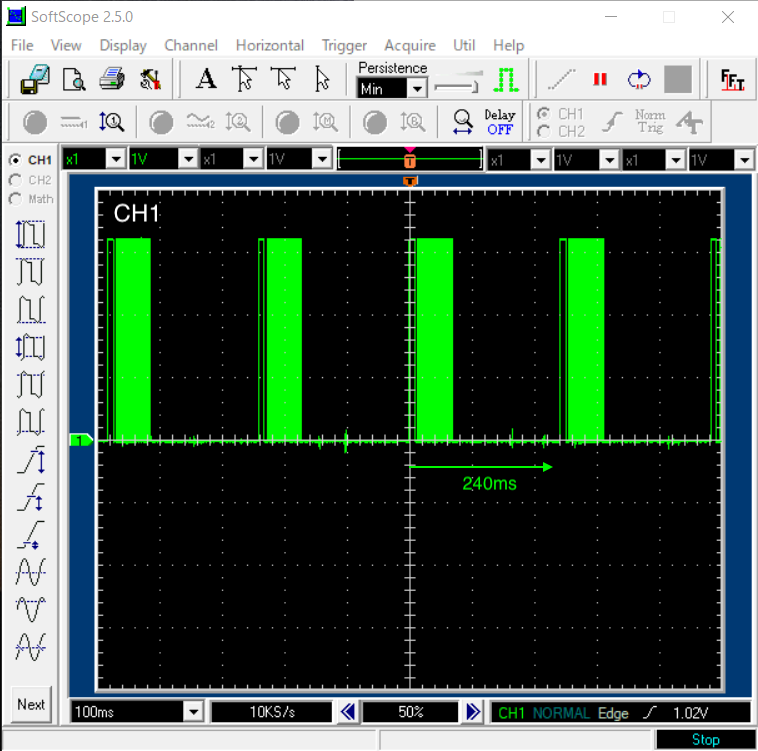

CH1 信号周期

上図はチャンネル1の送信ボタンを押下したときに受信機側のIrレシーバーの出力をオシロスコープで計測した波形です。ちなみにIrレシーバーの出力は負論理ですが、プローブの接続を反転したままにします。

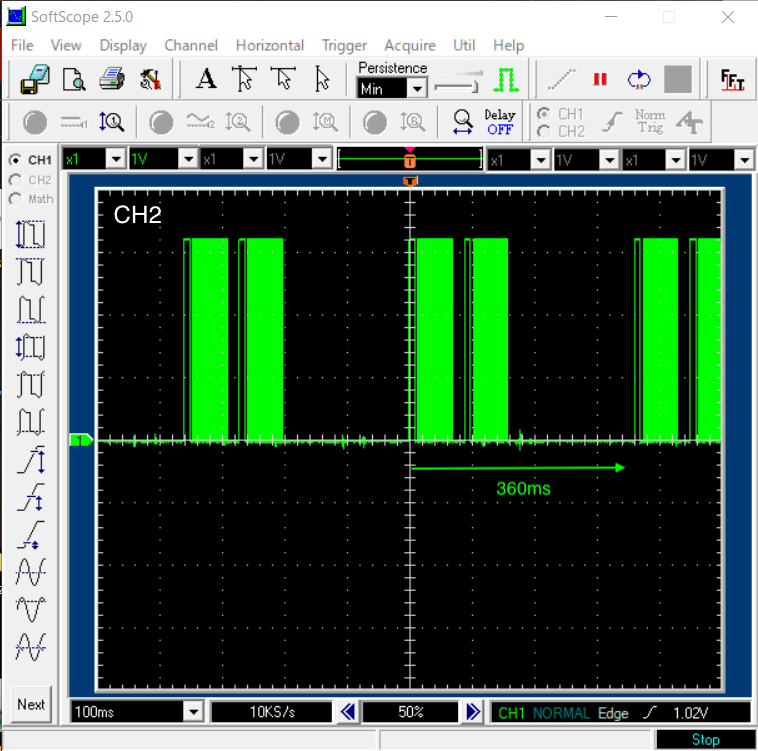

CH2 信号周期

チャンネル2の送信ボタンを押したときのIrレシーバーの出力です。チャンネル2の信号周期は360ミリ秒でした。ただし 360ミリ秒周期の中で同じ信号を２回送っています。

チャンネル１の周期とチャンネル２の周期は 2 : 3, 素数の比になっています。そして無信号（無発光）の時間が周期の 2/3 以上あるため、いくつかの周期は競合しますが、いくつかの周期は競合しないように工夫されていました。
